وصف المنتج
ASW400 12 فولت / 24 فولت / 36 فولت / 48 فولت / 60 فولت / 72 فولت / 84 فولت / 120vdc 400a استخدام d لانتخاب ري c المركبات و الآلات الهندسية أوكاي دس المقاولين
و ASW400 ديه محطات M10 مسمار الرئيسي و 6.3 مم اتصالات لفائف المجرف. المجارف العليا اثنين هو القطب الموجب. أقل اثنين من المجرف هو القطب السلبي. يمكن توصيل لفائف سواء اليسار أو اليمين. ويمكن تركيبه عن طريق الثقوب المستغلة M5 أو الأقواس المتصاعدة - إما المزودة المجهزة، أو كعناصر منفصلة. تصاعد يمكن أن يكون أفقيا أو رأسيا، عندما العمودي يجب أن تشير الأزرار الاتصال M10 صعودا. إذا كان الشرط هو الاتجاه الهبوطي يمكننا ضبط قواطع للتعويض عن هذا. 6.3 * 0.8mm الاتصال المساعدة يمكن توفيرها لاختبار الدائرة حالة العمل إذا لزم الأمر. قوة لفائف هو 13-16W. الاتصال قطرة فولت من الاتصال الرئيسي في 100A ليست فوق 80mV.
ASW400 يمكن تطبيقها في شاحنة الصرف الصحي المدينة مثل هادم الطريق وشاحنة القمامة.
| العلامة التجارية: أك / أوكاي الاسم: دس المقاول الموديل: ASW400 / SW200 الفولطية: dc12v / 24v / 36v / 48v / 60v / 72v / 84v / 120v الخ. التصنيف الحالي: 400A البعد: 73 * 57 * 156 ( مم ) الوزن: حول 1330g |
|
تخصيص
لفائف الفولطية | dc12v، 24v، 36v، 48v، 60v، 72v، 84v، 120v الخ. |
الدائرة الرئيسية التصنيف الحالي (A) | 400A |
الدائرة الرئيسية الاتصال الجهد قطرة (تحميل: 100a) | ≤80mV |
تحت (20 ± 5) ℃، التبريد سحب في الجهد | ≤70٪ |
تحت (20 ± 5) & # 8451.، التبريد التسرب الجهد | ≥5٪، ≤40٪ |
مقبول تذبذب مجموعة من لفائف الجهد | ± 20٪ |
سحب في الوقت (N / O اتصالات لإغلاق) | ≤30ms |
وقت التسرب (N / O جهات الاتصال لفتح) | ≤20ms |
الحد الأقصى لوقت قطع الاتصال | ≤5ms |
مقاومة العزل | ≥50MΩ |
قوة عازلة | 50HZ / 60HZ 1000VAC / 1min |
الزائد الحالية | ≤7Ie، ≤1s |
لفائف استهلاك الطاقة (W) | ≤15.0W |
الحياة الكهربائية | 20،000 مرة |
الحياة الميكانيكية | 300 ألف مرة |
نمط العمل | مستمر أو متقطع |
نموذج الاتصال | 1 نو أو 1 نك |
مواد الاتصال | أغدو / أغكو |
مساعدة الاتصال تحميل مصنف (اختياري أجزاء) | 2A / 48VDC، 5A / 24VDC |
المعايير الفنية | GB14048.4-2010 |
بيئة الاستخدام
ارتفاع | ≤2Km | درجة الحرارة المحيطة | -25 ~ + 55 ℃ |
درجة الحماية الدولية | IP50 | نوع التثبيت | III |
طريقة تثبيت | أي | اهتزاز | 2.5g (5 ~ 50) هرتز |
تأثير | 50 جرام، 11 مللي ثانية (نصف موجة جيبية) | ||

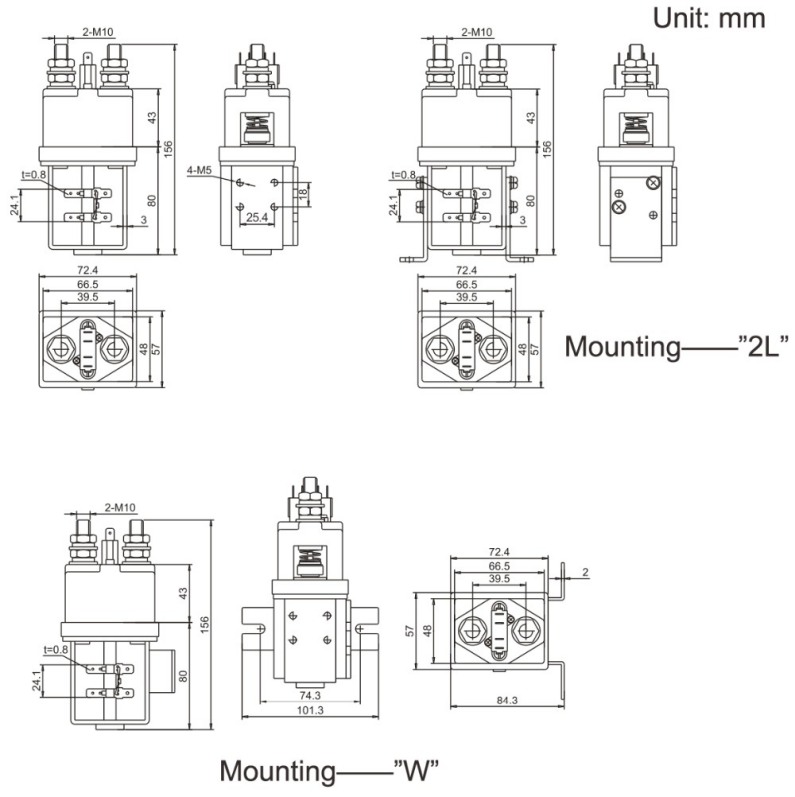

رسم تخطيطى
إنستالاشيون دياغرام
